【ただいま試験販売中です】
外径を1mm単位で指定いただけるV規格のOリング用真空フランジです。
・外径、ボルト穴のPCD、使用Oリングが指定できます。
・Oリング溝の有無が選択できます。
・外径区分(5mm刻み)とOリング溝の有無で価格が決まりますので、まずは外径区分とOリング溝の有無を選択後、製作が必要な実際のフランジ外径、ボルト穴PCD、使用Oリングを指定してください。
・板厚、ボルト穴数、ボルト穴径はJISフランジ(JIS B 2290)をベースに決定しています。
【実際の注文手順】
1. 製作が必要なフランジの外径を確認します。
2. フランジへのOリング溝の要否を確認します。
3. 商品リストから外径区分を選択します。(例：φ128であれば区分は「フランジ外径:126mm〜130mm」)
4. Oリング溝の有無を選択します。
5. 実際に必要なフランジ外径をプルダウンから選択します。
6. 使用Oリングをプルダウンから選択します。
7. ボルト穴のPCDをプルダウンから選択します。
8. 板厚、ボルト穴数、ボルト穴径は下記の寸法表にて決定します。
【注意】
物理的に製作ができる寸法にて指定をお願いします。
製作ができない寸法(たとえば、PCDがフランジ外径より大きい、フランジ外径区分と実際の外径で異なる選択をしてしまった、ボルト穴が破ける、などの場合)であってもシステム上エラーにはならずに決済は進んでしまいますが、物理的に製作ができないため後ほど確認のメールを送らせていただきます。
板厚、ボルト穴数、ボルト穴径は下記の表にて標準を決めていますが、他の数値をご希望でしたら別途ご連絡ください。都度見積させていただきます。
【寸法表】(左右が切れている時はスクロールしてください)
| 型番 | フランジ 外径区分 |
板厚 | フランジ外径 | ボルト穴 | Oリング溝 | |||
| PCD | 標準 穴数 |
標準 穴径 |
使用Oリング | 溝の有無 | ||||
| BVFV075 〜BVFV090 |
70mm 〜90mm |
8 | 70mm〜90mmから 選択ください |
選択ください | 4 | 10 | 選択ください | 選択ください |
| BVFV095 〜BVFV120 |
91mm 〜120mm |
10 | 91mm〜120mmから 選択ください |
選択ください | 4 | 10 | 選択ください | 選択ください |
| BVFV125 〜BVFV160 |
121mm 〜160mm |
10 | 121mm〜160mmから 選択ください |
選択ください | 4 | 12 | 選択ください | 選択ください |
| BVFV165 〜BVFV235 |
161mm 〜235mm |
12 | 161mm〜235mmから 選択ください |
選択ください | 8 | 12 | 選択ください | 選択ください |
| BVFV240 〜BVFV300 |
236mm 〜300mm |
16 | 236mm〜300mmから 選択ください |
選択ください | 8 | 15 | 選択ください | 選択ください |
| BVFV305 〜BVFV400 |
301mm 〜400mm |
16 | 301mm〜400mmから 選択ください |
選択ください | 12 | 15 | 選択ください | 選択ください |

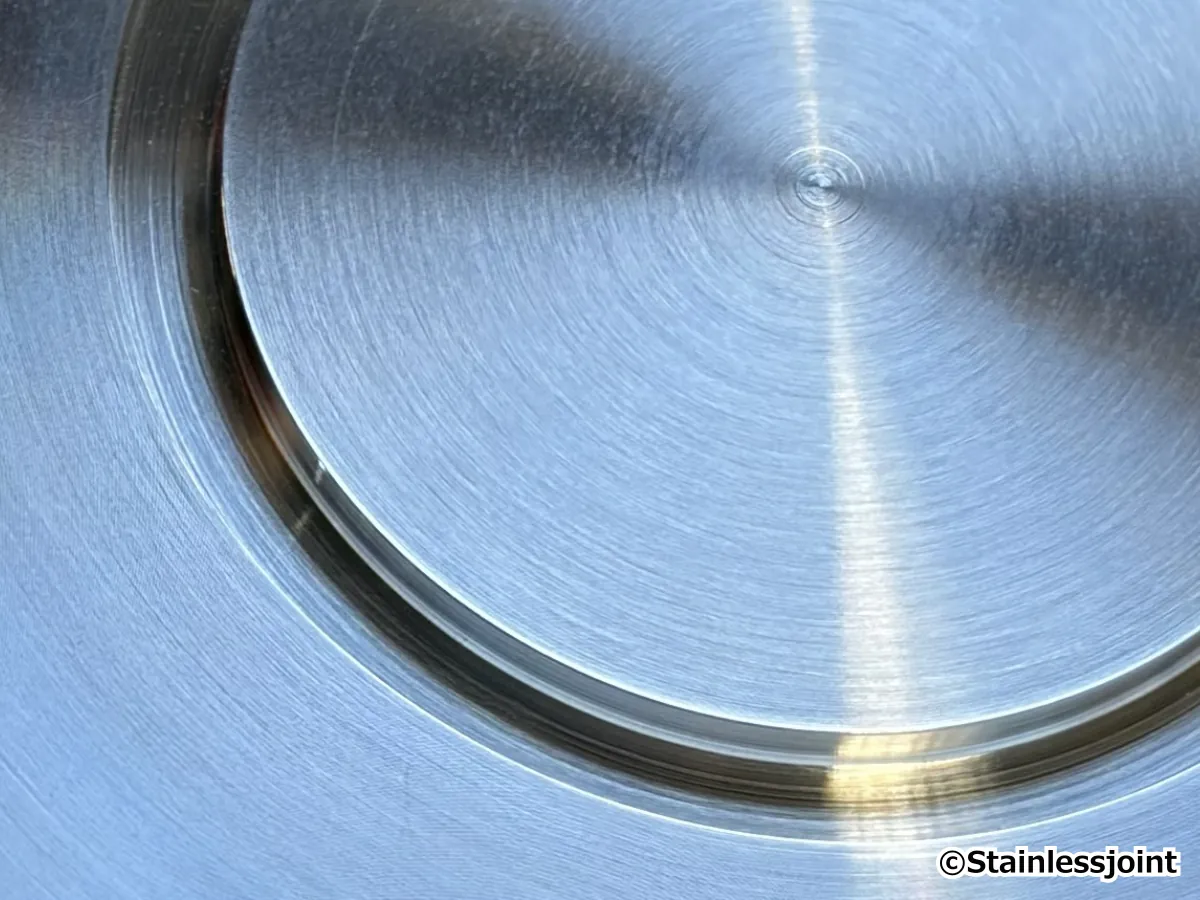

・ゴムOリング用の真空シール面を形成いたします。

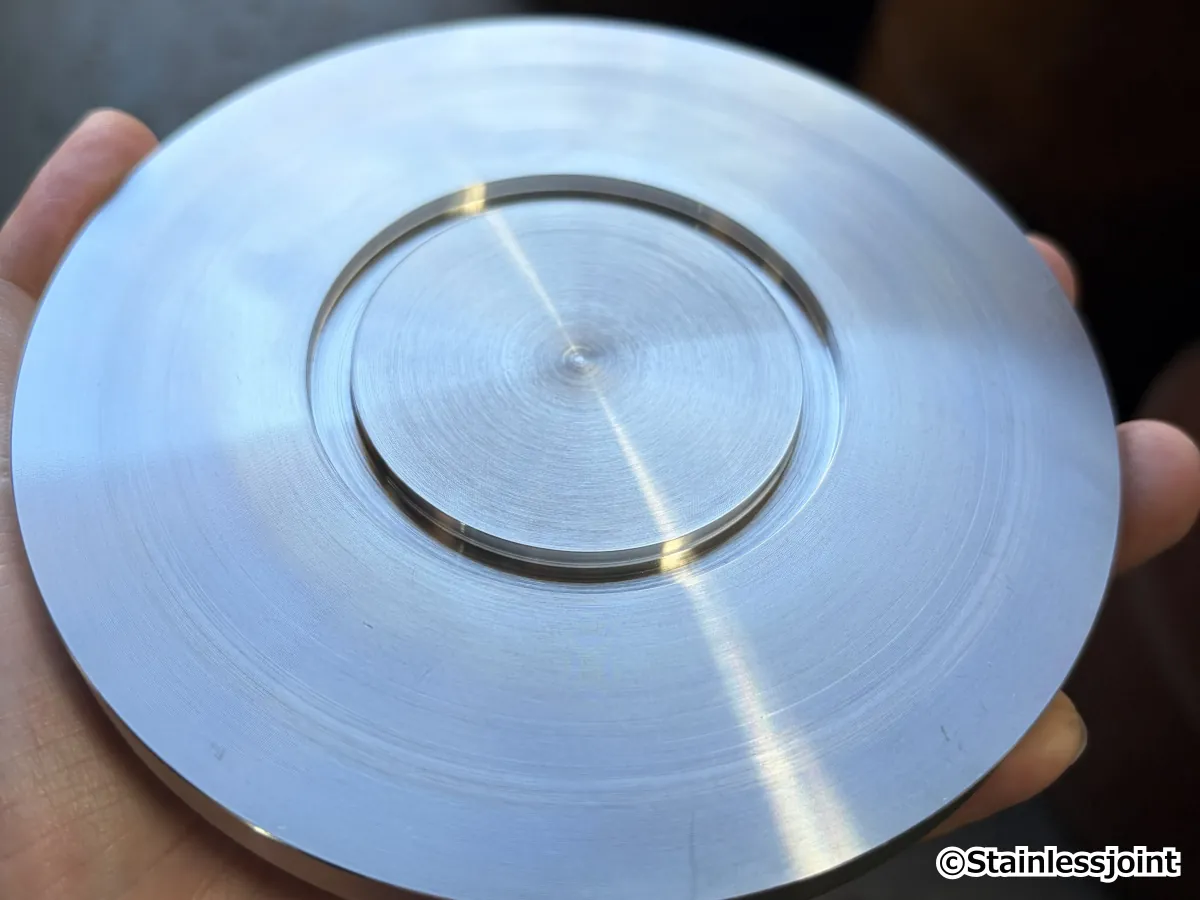

・旋盤加工後(穴あけ前)の写真です。多品種少量生産対応のため、ひとつひとつ機械にセットして加工します。
・真空シールで使用できるよう、シール面が完全に無傷になるように仕上げます。
・汎用機で1PCずつ加工を行うため、シール面以外の箇所にわずかな扱い痕や切粉の擦れ痕が残ることがあります。(量産品のNWフランジやICFフランジのような外観とは少し仕上り目が異なります)
