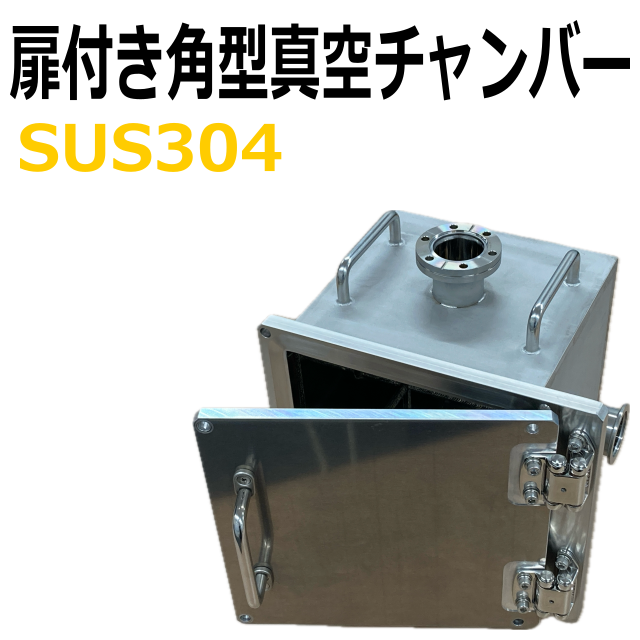

ステンレス製汎用角型真空チャンバー SUS304 幅×奥行×高さ 200mm×200mm×200mm(内寸)

●概要

ステンレス製汎用用途の角型真空チャンバーです。

扉が付属しています。

様々な用途にご使用いただけます。

内面の研磨(オプション)を行うことで高真空にも対応しています。

●仕様に関する重要事項

※運転時の実際の到達真空度は環境に依存します。

※3Dデータはチャンバー本体のみの形状概要の確認用です。プルダウンメニューのオプションは反映されません。

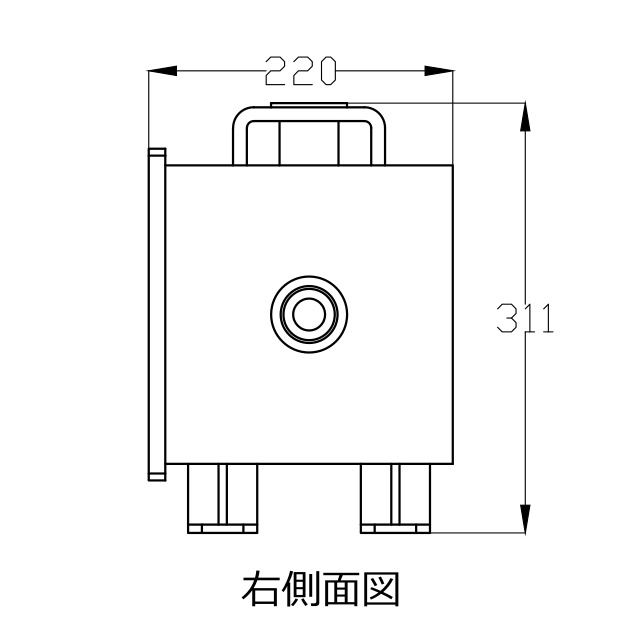

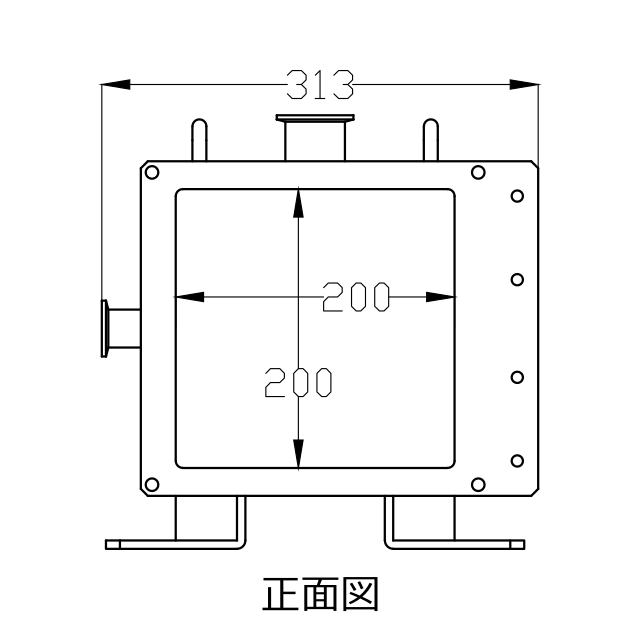

※商品写真は開発時のものがあります。寸法詳細は概要図を参照してください。

※商品写真は内面バフ研磨とICFフランジ変更のオプション追加品です。

※真空チャンバーの取扱い技術を有する方を対象とした販売を想定しております。

※本品の使用による設備や内容物の破損等については一切の責を負いかねます。

※品質改良のために予告なく仕様を変更することがあります。(受注時点の仕様で製作いたします)

※納入後の改造はお受けしかねます。

●仕様

・材質：

真空チャンバー本体、ヒンジ：ステンレス SUS304

扉：アルミ合金 A5052

Oリング：フッ素ゴム

・重量：約20kg

・ポートはNWフランジを標準としています。ポートなし、NW10、NW16、NW25、NW40、NW50からお選びください。

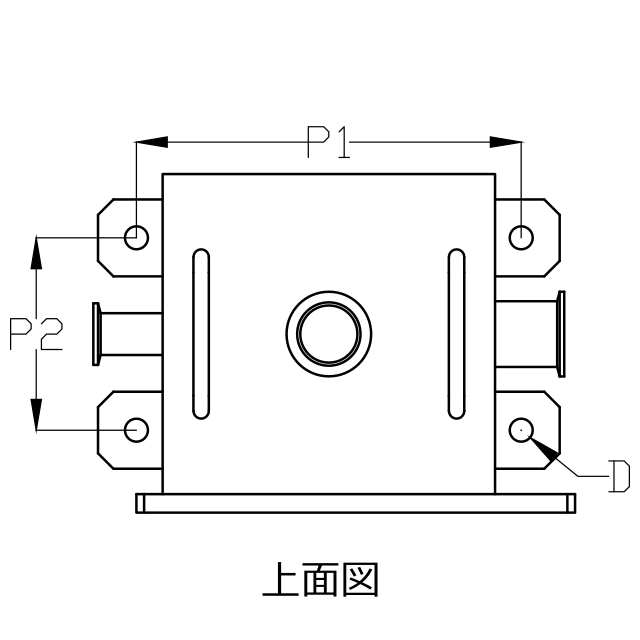

・脚部のフレーム取付用の穴サイズを選ぶことが可能です。M6用(φ8)、M8用(φ10)、M10用(φ12)、M12用(φ15)からお選びください。

・脚部のフレーム取付用の穴ピッチをメートルサイズ(mm)とインチサイズ(in)から選ぶことが可能です。

・背面へのポート追加、NWポートのICFへの変更(ICF34、ICF70、ICF114)、内面バフ研磨対応はオプションにて対応可能ですのでプルダウンメニューからお選びください。

メニューに無い特殊なカスタムも対応可能です。1面に2ヶ所以上のポートの追加、脚の増設、取付穴のピッチ変更、内面へタップ穴追加、電解研磨、両側扉対応など、仕様を打合せのうえ個別見積いたしますのでお気軽にお問い合わせください。

●詳細

・当社は宇宙産業へも納入実績のある1975年設立の真空チャンバー専門メーカーです。(納入先実績はこちらをご覧ください)

過去に多くの真空チャンバー製作実績をもち、JIS Z 3821 (WES 8221)に基づく専門級資格(ステンレス鋼TIG溶接技能者)を所有する有資格者が溶接を行います。

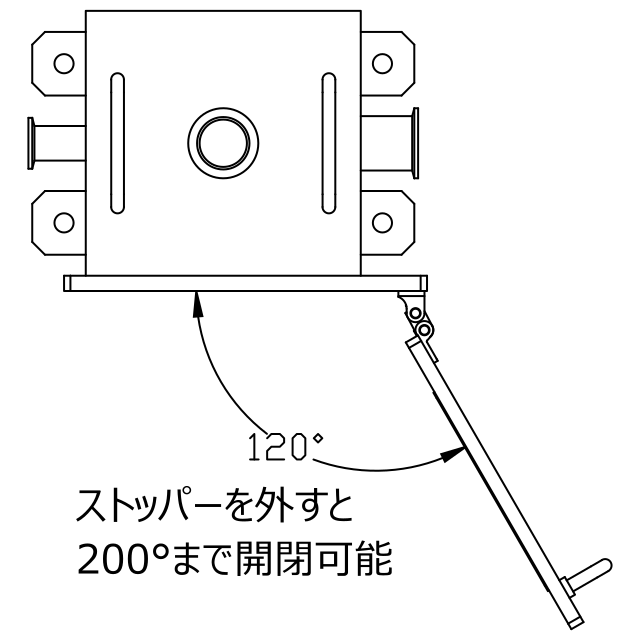

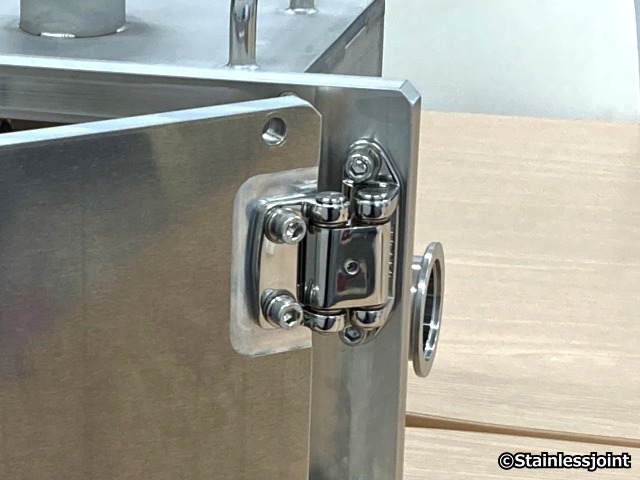

・ヒンジにより扉を開閉するタイプの真空チャンバーです。

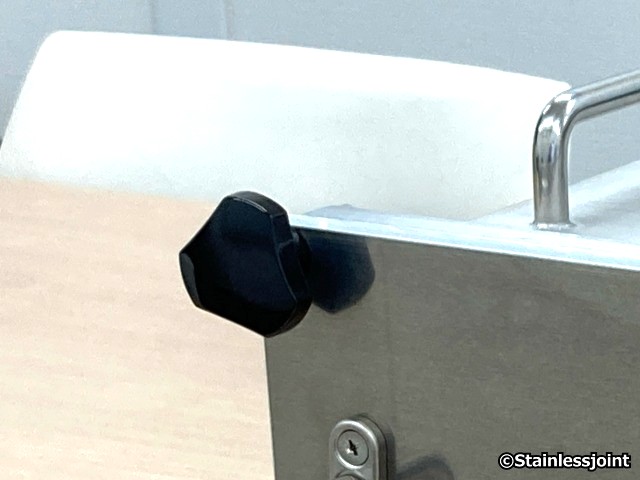

・Oリングを潰す補助機能として4箇所にノブボルトとナットを使用します。焼き付きなどのトラブル回避やメンテナンス性の向上、ノブボルトの交換を容易にするためタップ穴ではなくボルトナットを採用しています。

・全ての完成品は、出荷前にヘリウムリークディテクターを使用してリークテストを行います。

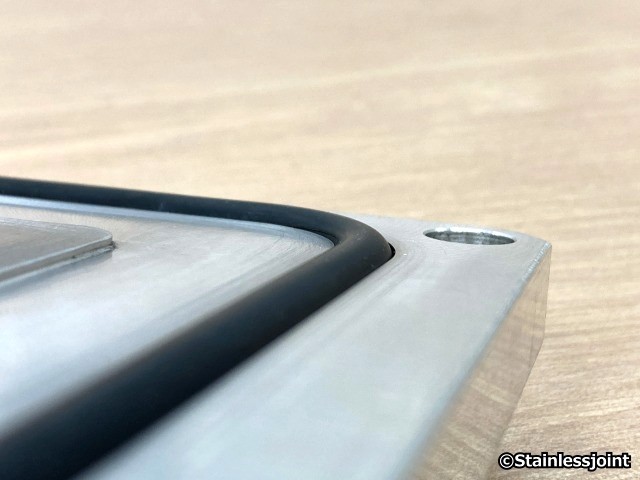

・扉はアリ溝加工(逆テーパー状の溝加工)になっており、はめ込まれたOリングの脱落がありません。(取り外し、交換は可能です)

アリ溝加工には加工技術が必要ですが、真空チャンバーの使用に際しては非常に使い勝手の良い仕上りになります。

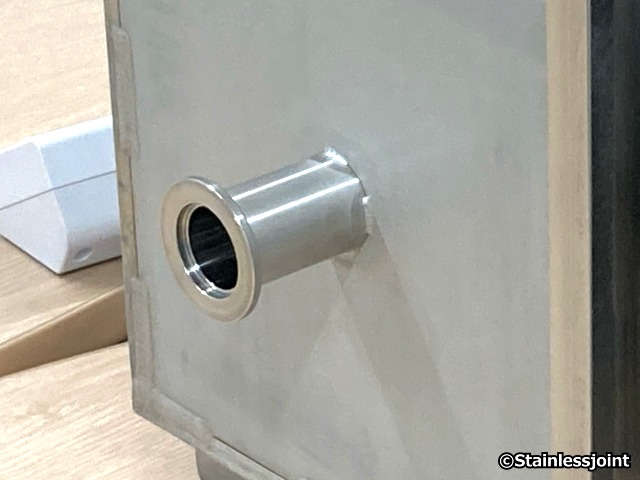

・酸洗いを標準仕様としております。実際の到達真空度は使用時の状況に依存しますが、低温(100℃前後)でのベーキングや、オプションでバフ研磨を行うことで高真空にも対応しています。

●プルダウンメニューの有料オプション説明

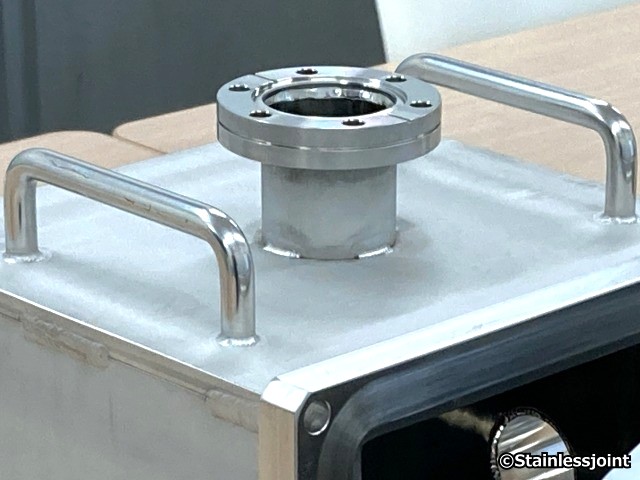

・各ポートは標準のNWフランジからICFフランジに変更することが可能です。

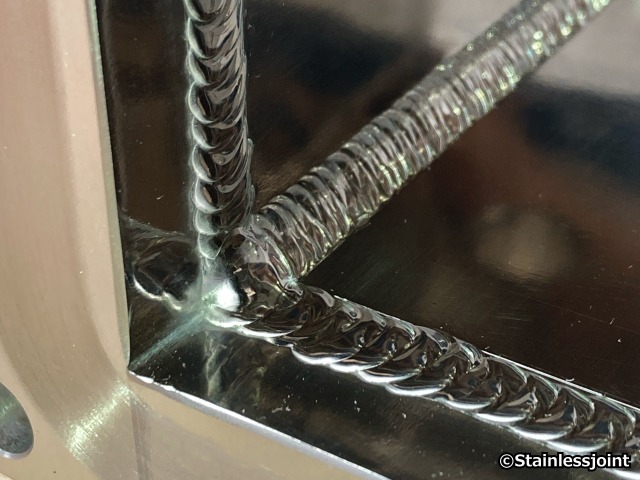

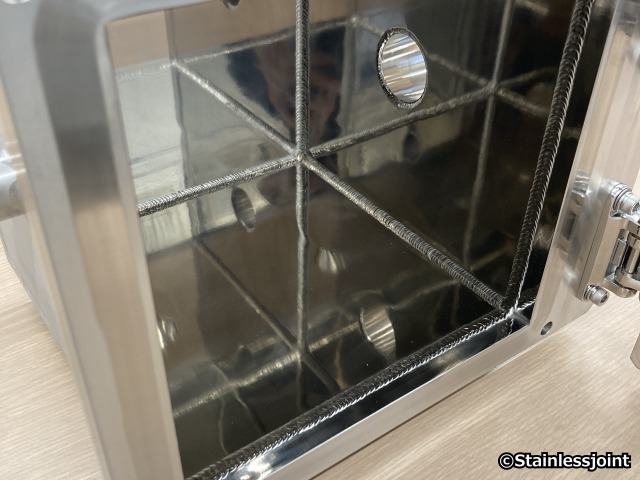

・内面をバフ研磨することが可能です。

ビードカットは行わず、ビード自体も研磨します。(ビードカットが必要な場合別途見積にて対応します)

・背面にもNWフランジ、ICFフランジのポートを増設可能です。

・リークテスト成績書の発行が可能です。(A4サイズPDFを1枚メール添付)

●内容物

・チャンバー本体、扉、ヒンジ(組み立て済み)　1式

・ノブボルト、ナット　4セット

・Oリング(扉へ組み込み済み)　1本
